Na 1 m² styropianu najczęściej stosuje się od 4 do 8 kołków. W typowym domu jednorodzinnym bezpiecznym punktem wyjścia jest 6 szt./m² w środkowej części ściany oraz 8–10 szt./m² w narożnikach, przy krawędziach i w miejscach silnie obciążonych wiatrem. Kołki elewacyjne uzupełniają klejenie, ale go nie zastępują.
Ile kołków na m² styropianu?
Dokładna liczba zależy od wysokości budynku, strefy wiatrowej, rodzaju podłoża i wymagań konkretnego systemu ETICS. Wartości 4–8 szt./m² są zakresem orientacyjnym, a wiążące wytyczne powinny wynikać z dokumentacji systemu, projektu lub Krajowej Oceny Technicznej.
| Strefa elewacji | Liczba kołków | Uwagi |
|---|---|---|
| Środkowa część ściany | 4–6 szt./m² | W typowym domu jednorodzinnym najczęściej przyjmuje się 6 szt./m². |
| Narożniki i pasy brzegowe | 8–10 szt./m² | Występuje tu większe ssanie wiatru. Szerokość strefy ustala się według projektu lub wytycznych systemu. |
| Okolice otworów i górne partie ścian | 6–10 szt./m² | Wymagają zagęszczenia zależnie od geometrii elewacji i obciążenia wiatrem. |
| Wysokie budynki lub trudne warunki | Według projektu | Liczba i rozstaw powinny wynikać z obliczeń oraz nośności podłoża. |
Przy zakupie łączników policz osobno pole ściany i strefy brzegowe. Do wyniku można dodać niewielki zapas na błędy wiercenia, uszkodzone elementy i miejscowe dogęszczenie.
Co wpływa na liczbę kołków?
Ta sama liczba łączników nie sprawdzi się na każdej elewacji. Zagęszczenie zwiększa się, gdy rosną siły ssące wiatru albo spada nośność ściany. Najważniejsze czynniki to:
- Wysokość budynku – im wyżej położona elewacja, tym większe obciążenia wiatrem. Dla obiektów wyższych i nietypowych liczbę kołków należy określić indywidualnie.
- Strefa wiatrowa i położenie budynku – otwarty teren, wzgórze, wybrzeże oraz górne partie ścian mogą wymagać gęstszego mocowania.
- Rodzaj podłoża – beton i cegła pełna zwykle zapewniają lepsze warunki zakotwienia niż pustaki z dużymi komorami lub beton komórkowy.
- Stan starego tynku – przy termomodernizacji trzeba sprawdzić, czy tynk jest związany z murem. Kołek zakotwiony wyłącznie w odspajającej się warstwie nie zapewni stabilnego mocowania.
W pustakach i betonie komórkowym nie wystarczy użyć przypadkowego kołka. Potrzebny jest łącznik dopuszczony do danego podłoża, z właściwą strefą rozporową. Przy wątpliwej nośności wykonuje się próby mocowania lub próby wyrywania.
Jak dobrać kołek i jego długość?

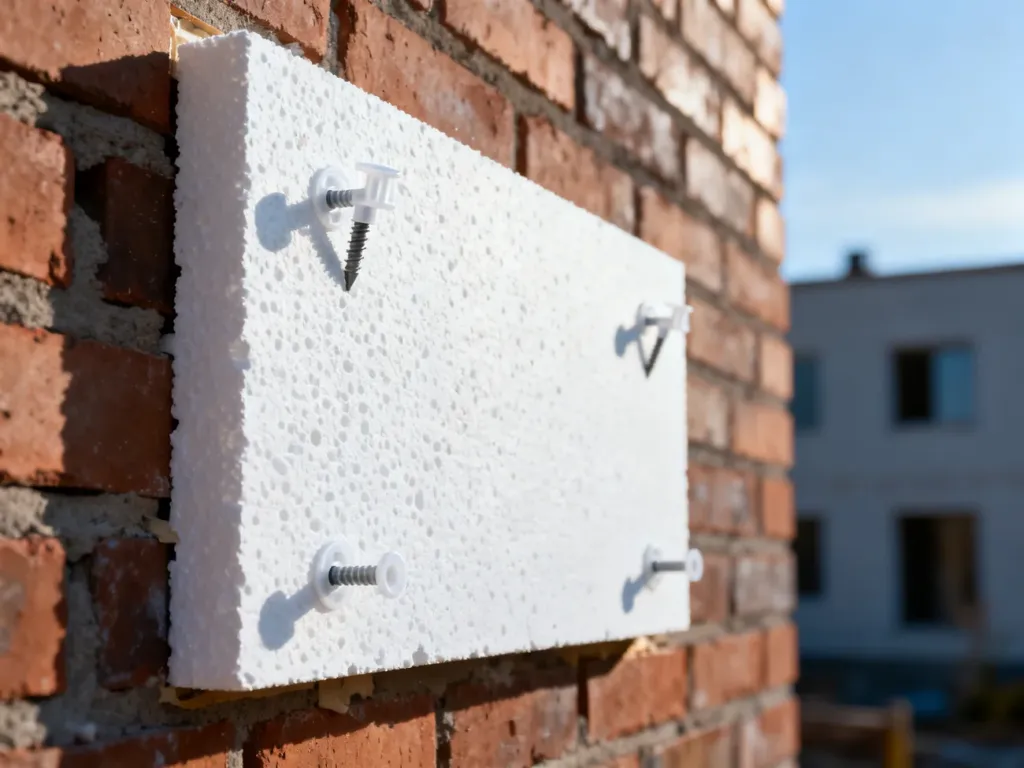

Kołek musi przejść przez styropian, warstwę kleju oraz ewentualny stary tynk, a jego część rozporowa powinna osiągnąć wymaganą głębokość w nośnym murze. Tynk i klej nie zastępują zakotwienia w konstrukcji ściany.
Długość kołka = grubość styropianu + grubość kleju i warstw pośrednich + wymagana głębokość zakotwienia.
Przykład: przy styropianie o grubości 15 cm, około 1 cm warstwy kleju i minimum 6 cm zakotwienia w murze długość kołka powinna wynosić co najmniej 22 cm. Ostateczny wymiar trzeba sprawdzić w dokumentacji konkretnego łącznika, ponieważ wymagania różnią się zależnie od podłoża.
- Ustal grubość styropianu oraz rzeczywistą grubość kleju i istniejących warstw.
- Sprawdź wymagane zakotwienie dla betonu, cegły, pustaka lub betonu komórkowego.
- Dodaj wszystkie wartości i wybierz dostępny kołek o długości nie mniejszej niż wynik.
- Zweryfikuj, czy wybrany model jest dopuszczony do danego rodzaju izolacji i podłoża.
Do styropianu często stosuje się kołki z trzpieniem z tworzywa, ponieważ ograniczają punktowe mostki termiczne. Kołki ze stalowym trzpieniem mogą być potrzebne przy większych obciążeniach, ale wymagają zastosowania termozapory albo montażu zagłębionego z zaślepką izolacyjną. Przy styropianie grafitowym rozwiązanie zagłębione pomaga ograniczyć ryzyko widocznych punktów na elewacji.

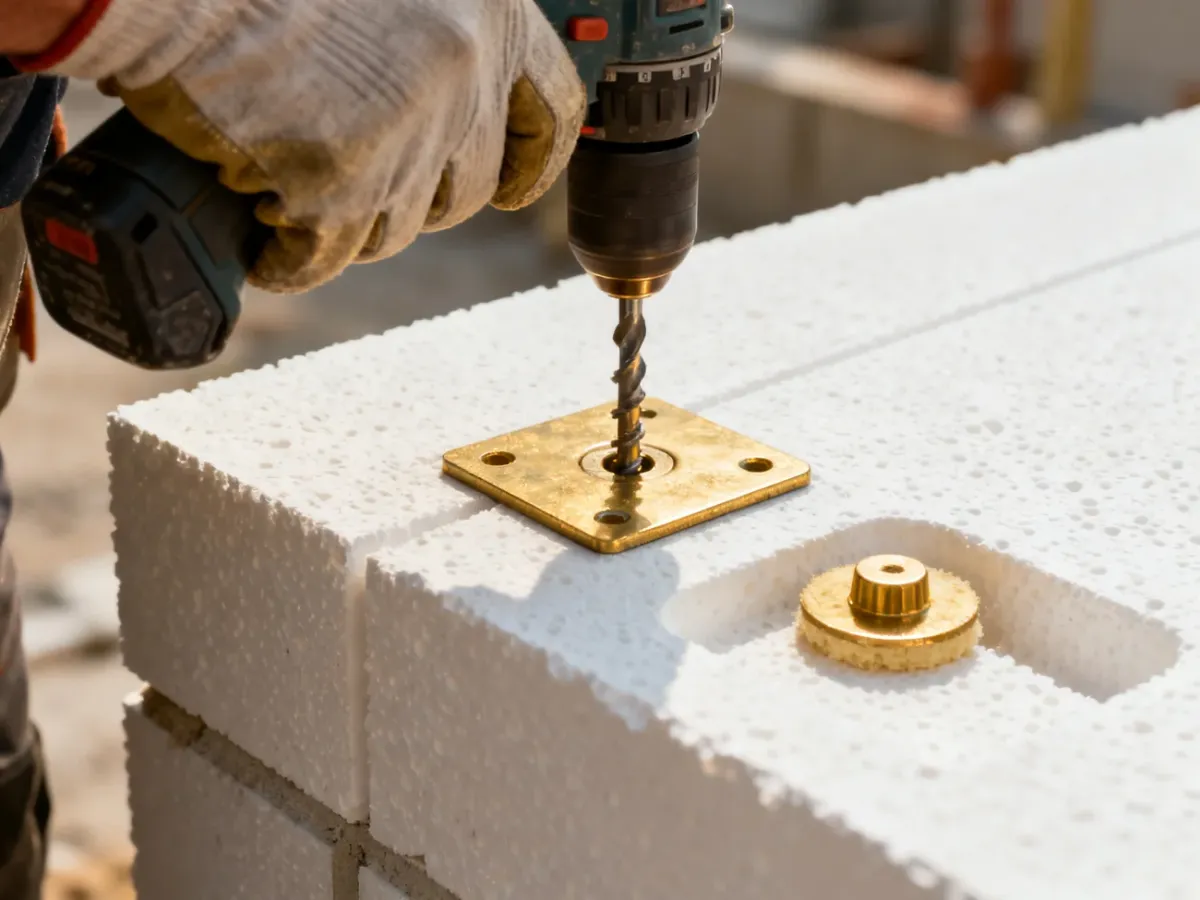

Jak osadzić kołki w styropianie?

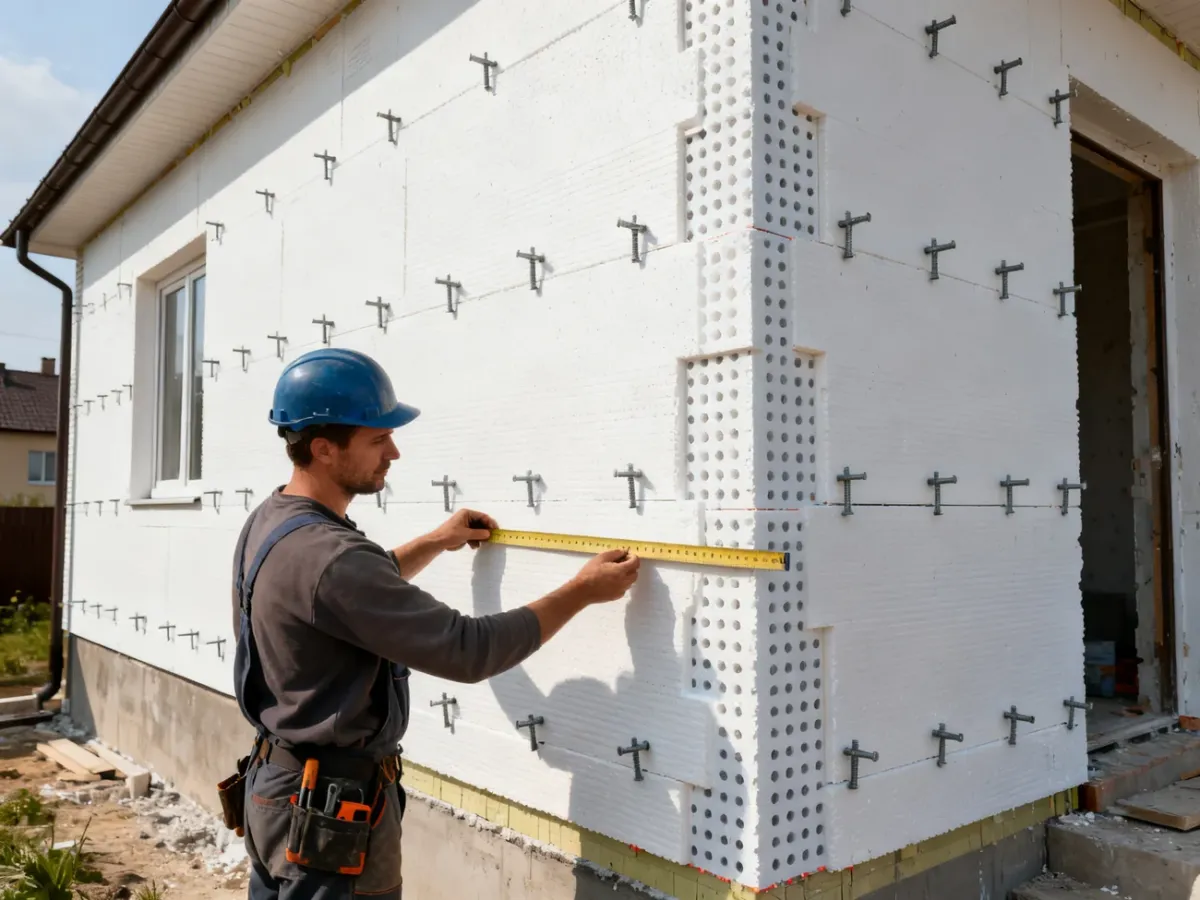

Kołkowanie wykonuje się po związaniu kleju, zwykle po czasie określonym przez system. Kołki rozmieszcza się zgodnie ze schematem T, W lub innym wskazanym w dokumentacji. Część łączników powinna stabilizować środek płyty, a część dociskać jej krawędzie. Nie należy umieszczać ich przypadkowo w spoinach ani zbyt blisko krawędzi płyt.
W montażu powierzchniowym talerzyk licuje z powierzchnią styropianu albo jest lekko zagłębiony. W montażu zagłębionym wykonuje się gniazdo, osadza kołek poniżej lica płyty i zamyka otwór zaślepką z materiału izolacyjnego. Talerzyka nie wolno wcisnąć tak głęboko, aby zgnieść styropian.
Kontrola kołkowania przed wykonaniem elewacji
Przed ułożeniem warstwy zbrojonej sprawdź następujące elementy:
- Kołek jest przeznaczony do rodzaju podłoża i styropianu.
- Strefa rozporowa znajduje się w nośnym murze, a nie tylko w tynku lub kleju.
- Otwór ma właściwą średnicę i głębokość oraz został oczyszczony z pyłu.
- Talerzyk stabilizuje płytę, ale nie wgniata jej i nie wystaje ponad powierzchnię.
- W narożnikach, przy otworach i na krawędziach zastosowano wymagane zagęszczenie.
- Przy stalowym trzpieniu zastosowano termozaporę lub kołkowanie zagłębione z zaślepką.
Najczęstsze błędy przy kołkowaniu
Największe problemy powoduje nie sama liczba łączników, lecz ich niewłaściwy dobór i montaż. Szczególnie często spotyka się:
- zakotwienie wyłącznie w słabym, odspajającym się tynku,
- zastosowanie standardowego kołka w pustaku lub betonie komórkowym,
- zbyt płytkie zakotwienie w murze,
- brak oczyszczenia otworu z pyłu po wierceniu,
- zbyt głębokie wbicie talerzyka i miejscowe zgniecenie izolacji,
- zastosowanie tej samej liczby kołków na środku ściany i w strefach narożnych.
Dla typowej elewacji domu jednorodzinnego przyjmij 6 kołków/m² w polu ściany i 8–10 kołków/m² w strefach brzegowych, ale przed zakupem sprawdź wytyczne systemu oraz nośność konkretnego podłoża.
