Jak obliczyć zacios na krokwi? Poradnik krok po kroku

Zacios na krokwi oblicza się z geometrii połaci i ograniczeń wytrzymałościowych. Tworzą go dwa cięcia – poziome siedzisko (seat-cut) oraz pionowe cięcie oporowe (heel-cut). Głębokość zaciosu nie powinna przekraczać 1/4 wysokości krokwi, a w wielu sytuacjach bezpieczniej przyjąć 1/5. Nie jest to detal estetyczny, lecz miejsce przekazywania obciążeń z krokwi na murłatę.

Z czego składa się zacios?

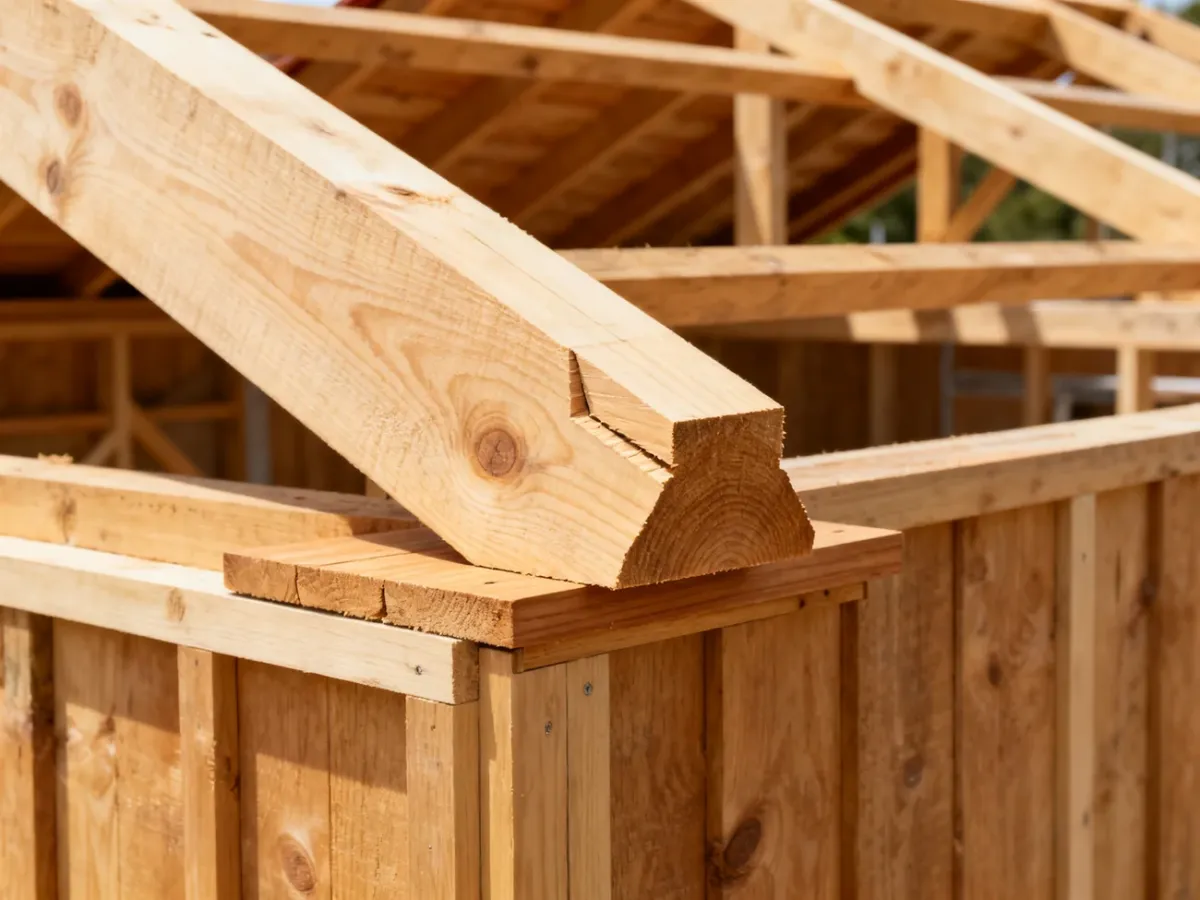

Typowy zacios, nazywany też „ptasim dziobem”, powstaje przez wykonanie dwóch prostopadłych płaszczyzn w dolnej części krokwi. Ich położenie musi wynikać z kąta nachylenia połaci, szerokości murłaty i wymaganego pola oparcia.

• Seat-cut – siedzisko, czyli płaszczyzna pozioma oparta na górnej powierzchni murłaty.
• Heel-cut – cięcie pionowe, nazywane także stop-cut lub cięciem oporowym, które ogranicza zsuwanie krokwi.
• Nadzacios – część drewna pozostająca nad wycięciem, ważna dla zachowania nośności krokwi.
• Murłata – element, na który przez zacios przekazywane są obciążenia z połaci.

Siedzisko przenosi głównie obciążenia pionowe, natomiast cięcie pionowe ustala położenie krokwi i zamyka ją na murłacie. Obie płaszczyzny muszą przylegać bez szczelin. Jeśli krokiew opiera się tylko punktowo, obciążenie trafia w niewielki fragment drewna i połączenie może pracować na łącznikach zamiast na pełnej powierzchni oparcia.

Jakie dane są potrzebne do obliczeń?

Przed trasowaniem zbierz dane, które określają zarówno geometrię, jak i granice bezpiecznego wycięcia:

• kąt nachylenia połaci α albo spadek dachu,
• wysokość przekroju krokwi h, na przykład 20 cm,
• szerokość i rzeczywiste położenie murłaty,
• wymaganą długość siedziska L, jeśli wynika z projektu,
• wysięg okapu i punkt, od którego ma być mierzony,
• poziom górnej powierzchni murłaty oraz rzeczywiste różnice między podporami.

Nie mieszaj kąta liczonego względem poziomu z kątem mierzonym względem osi krokwi. Przy połaci nachylonej pod kątem 30° cięcie pionowe trasowane na boku krokwi ma zwykle 60° względem jej osi, ponieważ 90° − 30° = 60°.

Jak obliczyć głębokość i długość siedziska?

W przekroju zacios tworzy trójkąt prostokątny. Przyjmij oznaczenia: d – głębokość zaciosu, L – pozioma długość siedziska, a α – kąt nachylenia połaci. Zależność między tymi wymiarami wynosi:

L = d / tan(α)

Jeśli znasz wymaganą długość siedziska, głębokość obliczysz odwrotnie:

d = L × tan(α)

Najpierw sprawdź jednak ograniczenie przekroju. Dla krokwi o wysokości 20 cm granica 1/4 wynosi 5 cm, a ostrożniejsze 1/5 – 4 cm. Wycięcie głębsze niż przyjęty limit zmniejsza przekrój krokwi właśnie w pobliżu podpory, gdzie mogą występować duże momenty zginające związane z okapem.

Przykład: dla krokwi o wysokości 20 cm i kąta połaci 30° przyjęcie zaciosu d = 4 cm daje:

L = 4 / tan(30°) ≈ 4 / 0,577 ≈ 6,9 cm

Oznacza to około 7 cm poziomego siedziska. Gdyby wymagane było 10 cm, głębokość wyniosłaby około 5,8 cm, czyli przekroczyłaby konserwatywny limit 1/5 wysokości krokwi. Wtedy nie należy po prostu pogłębiać wycięcia. Trzeba zmienić detal oparcia, zwiększyć przekrój, zastosować inne podparcie albo uzyskać rozwiązanie od konstruktora.

Wymagana powierzchnia oparcia zależy także od obciążeń i docisku murłaty w poprzek włókien. Eurokod 5, czyli PN-EN 1995-1-1, pozwala w obliczeniach uwzględniać efektywne pole docisku, ale jego dobór dla konkretnej więźby należy do projektanta.

Tabela pokazuje zależność geometryczną, a nie uniwersalne zalecenia wykonawcze. Przy małym kącie połaci ta sama głębokość zaciosu wymaga długiego siedziska, które może nie zmieścić się na murłacie. Przy dużym kącie siedzisko jest krótsze, ale nie zwalnia to z kontroli powierzchni docisku i nośności przekroju.

Jak wytrasować zacios na krokwi?

Najmniej pomyłek powoduje wykonanie jednej krokwi wzorcowej. Dopiero po sprawdzeniu jej na rzeczywistej murłacie przenosi się wymiary na pozostałe elementy.

1. Ustal stronę krokwi, kierunek połaci i krawędź bazową, względem której będą prowadzone wszystkie pomiary.
2. Wyznacz punkt oparcia krokwi na murłacie, uwzględniając położenie lica ściany, okap i projektowaną linię połaci.
3. Przenieś na bok krokwi linię heel-cut, czyli cięcia pionowego. Przy klasycznym trasowaniu jego kąt względem osi krokwi wynosi 90° − α.
4. Z tego samego punktu wyznacz linię seat-cut tak, aby po ułożeniu krokwi siedzisko było poziome.
5. Odmierz obliczoną długość L, zaznacz drugą krawędź siedziska i sprawdź, czy głębokość d mieści się w przyjętym limicie.
6. Wytnij zacios, pozostawiając czytelne linie kontrolne i nie usuwając drewna poza wyznaczonymi płaszczyznami.
7. Przymierz krokiew do murłaty. Dopiero po uzyskaniu pełnego przylegania wykonaj szablon lub przenieś wzór na pozostałe krokwie.

Podczas przenoszenia wzoru wszystkie krokwie muszą mieć ten sam przekrój i podobne, proste krawędzie. Jeśli wysokość elementów różni się między sztukami, jeden szablon może powielić błąd. Każdą krokiew trzeba wtedy kontrolować osobno.

Do trasowania i obróbki przydadzą się:

• kątownik ciesielski lub nastawny kątomierz,
• miara, ołówek stolarski i wyraźna linia bazowa,
• poziomnica do kontroli murłaty i siedziska,
• pilarka tarczowa oraz dłuto do oczyszczenia narożnika.

Przy cięciu pilarką nie przecinaj drewna poza linią. Dwa cięcia powinny tworzyć czysty, prostokątny wrąb. Schodek lub nierówność na siedzisku powoduje punktowe podparcie i utrudnia późniejszą ocenę połączenia.

Co sprawdzić przed montażem?

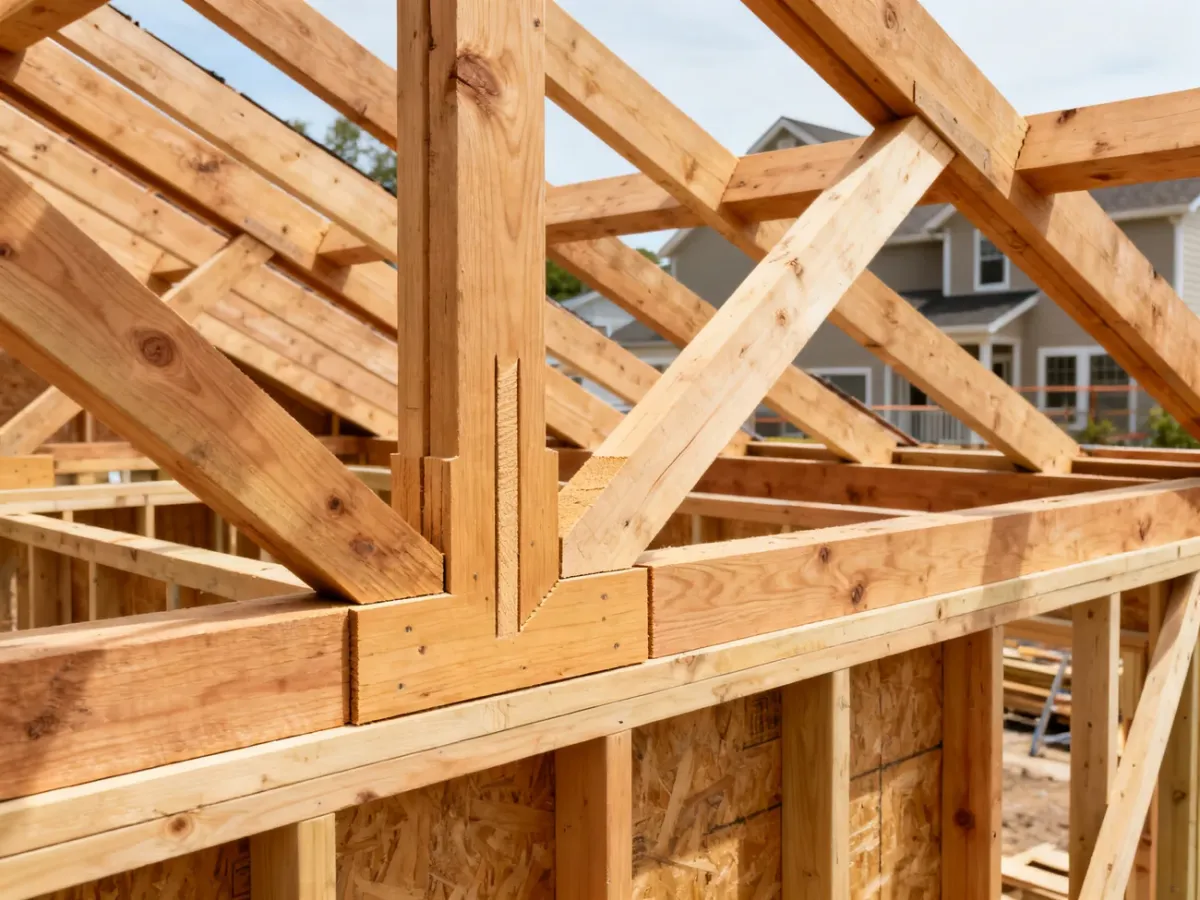

Przed przykręceniem lub przybiciem krokwi wykonaj kontrolę każdej sztuki albo przynajmniej pierwszych elementów z danej partii:

• siedzisko przylega całą wyznaczoną powierzchnią do murłaty,
• krokiew nie buja się po przyłożeniu i nie opiera tylko na jednej krawędzi,
• cięcie pionowe dochodzi do murłaty bez widocznej szczeliny,
• kąt połaci i poziom siedziska są zgodne z przyjętym trasowaniem,
• głębokość zaciosu nie przekracza obliczonego limitu,
• położenie krokwi zachowuje planowany okap i linię połaci.

Najczęstsze błędy i sposób korekty

Problemy z zaciosami zwykle wynikają nie z samego cięcia, lecz z błędnych danych wejściowych albo mieszania różnych punktów odniesienia. Najczęstsze przypadki to:

• Za głęboki zacios – nie pogłębiaj go, aby „wydłużyć” siedzisko. Skróć siedzisko, zmień detal oparcia albo skonsultuj inne rozwiązanie.
• Za krótkie siedzisko – krokiew może opierać się punktowo. Korekta może wymagać wymiany elementu albo zastosowania rozwiązania przewidzianego przez konstruktora.
• Rozjechany heel-cut – szczelina przy murłacie zwykle oznacza błąd kąta lub punktu bazowego. Korekta powinna dotyczyć tylko płaszczyzny powodującej luz, bez pogłębiania całego zaciosu.
• Nierówna murłata – jeśli wszystkie krokwie wymagają podobnych poprawek, problemem może być poziom podpory, a nie trasowanie.
• Pomieszany kąt odniesienia – sprawdź, czy oznaczenia dotyczą poziomu, pionu czy osi krokwi.
• Brak kontroli nadzaciosu – identyczna głębokość mierzona w niewłaściwym kierunku może dać różne pozostałe przekroje i falującą połać.

Nie poprawiaj zaciosu na budowie metodą kolejnych, głębszych cięć. Jeśli korekty zaczynają obejmować kilka milimetrów na wielu krokwiach, wróć do pomiaru kąta, poziomu murłaty i położenia punktu oparcia. Przy domu mieszkalnym albo większych obciążeniach ostateczną geometrię i nośność powinien potwierdzić konstruktor.

Najbezpieczniejsza kolejność jest prosta: najpierw ustal geometrię połaci, potem ogranicz głębokość zaciosu, oblicz długość siedziska, wykonaj krokiew wzorcową i dopiero na końcu powiel wzór. Dzięki temu zacios zapewnia rzeczywiste oparcie na murłacie bez niepotrzebnego osłabiania krokwi.
