Naprawa ogranicznika bramy przesuwnej zwykle nie wymaga skomplikowanych prac. Najczęściej wystarczy oczyścić element, dokręcić śruby albo skorygować jego położenie. Zanim zaczniesz, sprawdź jednak, czy problem dotyczy mechanicznego stopera, a nie wyłącznika krańcowego napędu.
Czy problem rzeczywiście dotyczy ogranicznika?

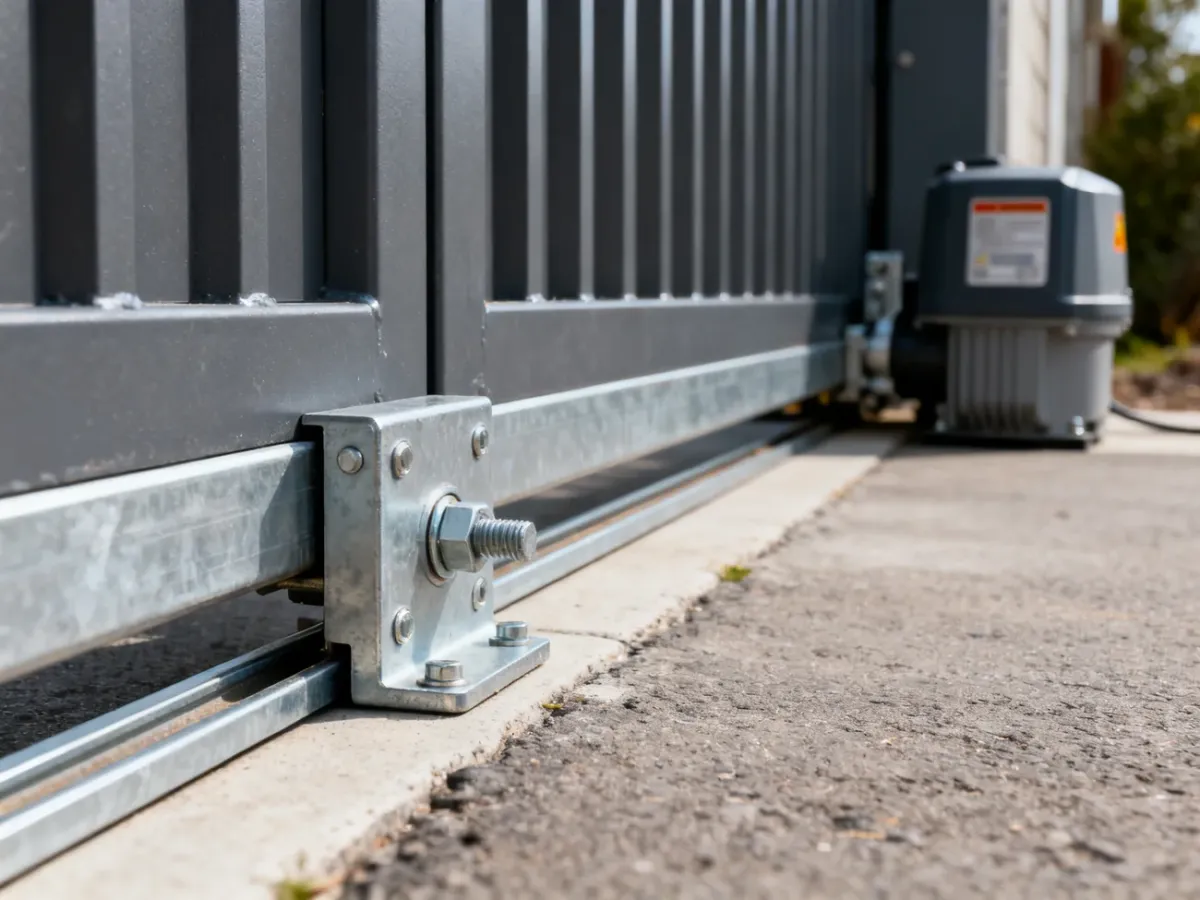

Ogranicznik mechaniczny jest fizyczną barierą, która zatrzymuje bramę w określonym położeniu. Może mieć postać przykręconego stalowego elementu zamontowanego przy szynie prowadzącej. W niektórych konstrukcjach jest przyspawany do podłoża lub szyny.
Wyłącznik krańcowy znajduje się natomiast w napędzie albo współpracuje z jego mechanizmem. Przekazuje automatyce informację o osiągnięciu pozycji otwarcia lub zamknięcia. Regulacja stopera nie naprawi więc usterki centrali sterującej ani uszkodzonego wyłącznika.
Wstępne rozróżnienie ułatwiają typowe objawy:
| Problem | Ogranicznik mechaniczny | Wyłącznik krańcowy napędu |
|---|---|---|
| Brama uderza w słupek lub koniec toru | Stoper może być przesunięty, luźny albo odkształcony | Możliwa błędna reakcja automatyki |
| Napęd nie wyłącza się po dojechaniu | Brama może nie trafiać w prawidłowe położenie | Wyłącznik może być zabrudzony lub uszkodzony |
| Brama cofa się po dojechaniu | Stoper może być ustawiony zbyt blisko albo krzywo | Napęd może rozpoznawać pozycję jako przeszkodę |
| Brama zatrzymuje się mechanicznie, ale silnik nadal pracuje | Ogranicznik działa, lecz automatyka wymaga diagnostyki | Problem może dotyczyć krańcówki lub ustawień napędu |
Jak przygotować się do naprawy?
Brama przesuwna jest ciężka, a jej ruch może spowodować przygniecenie dłoni lub stóp. Przy automatyce dochodzi ryzyko porażenia prądem. Przed rozpoczęciem prac przygotuj zabezpieczenie i narzędzia:
- Odłącz zasilanie 230 V napędu, a nie tylko wyłącz sterowanie pilotem.
- Zablokuj bramę przed przesunięciem, używając stabilnego klinu lub innego zabezpieczenia.
- Przygotuj klucze płaskie lub nasadowe, śrubokręt, szczotkę drucianą i rękawice robocze.
- Nie wkładaj dłoni między bramę, rolki, szynę i ogranicznik.
Jeśli nie możesz jednoznacznie odłączyć zasilania albo brama stoi na pochyłym terenie i może samoczynnie ruszyć, przerwij pracę i wezwij serwis.
Naprawa ogranicznika bramy przesuwnej krok po kroku
Po odłączeniu napędu możesz sprawdzić ogranicznik w trybie ręcznym. Nie uruchamiaj bramy z pilota podczas regulacji.

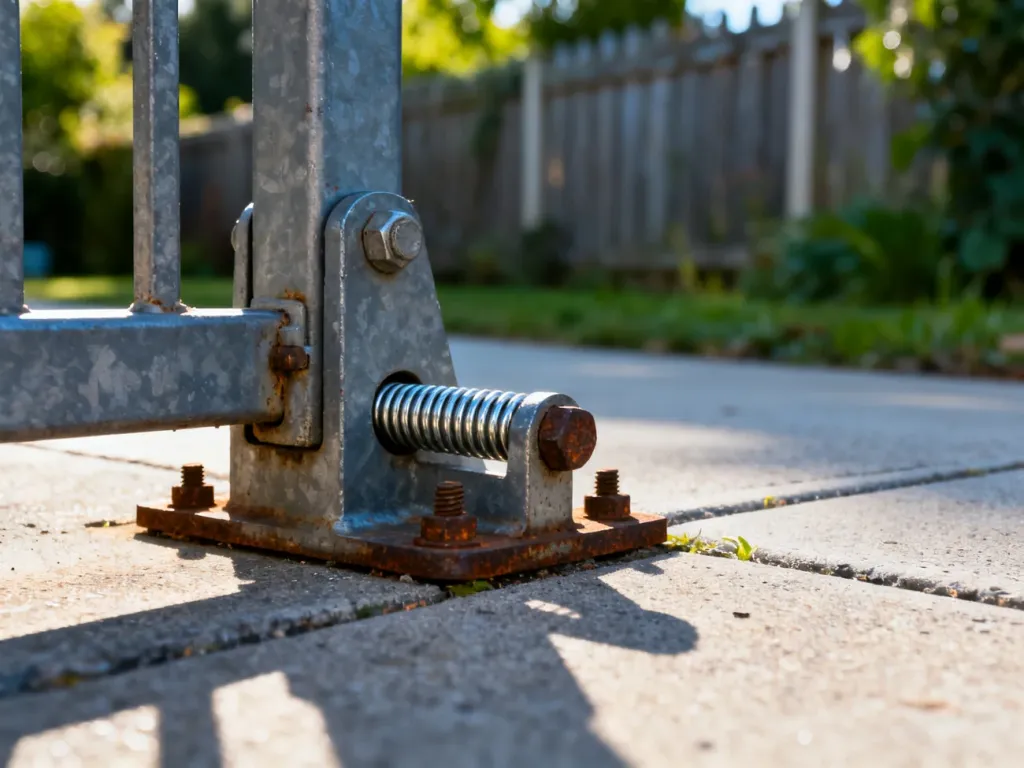

- Oceń stan elementu – sprawdź, czy ogranicznik nie jest wygięty, pęknięty, oderwany albo przesunięty względem pierwotnego położenia. Obejrzyj także miejsce mocowania i szynę prowadzącą.
- Oczyść szynę i stoper – usuń piasek, błoto, rdzę oraz kamienie, które mogą zmieniać punkt zatrzymania. Nie smaruj powierzchni jezdnej szyny przypadkowym preparatem, ponieważ lepki środek może przyciągać zabrudzenia.

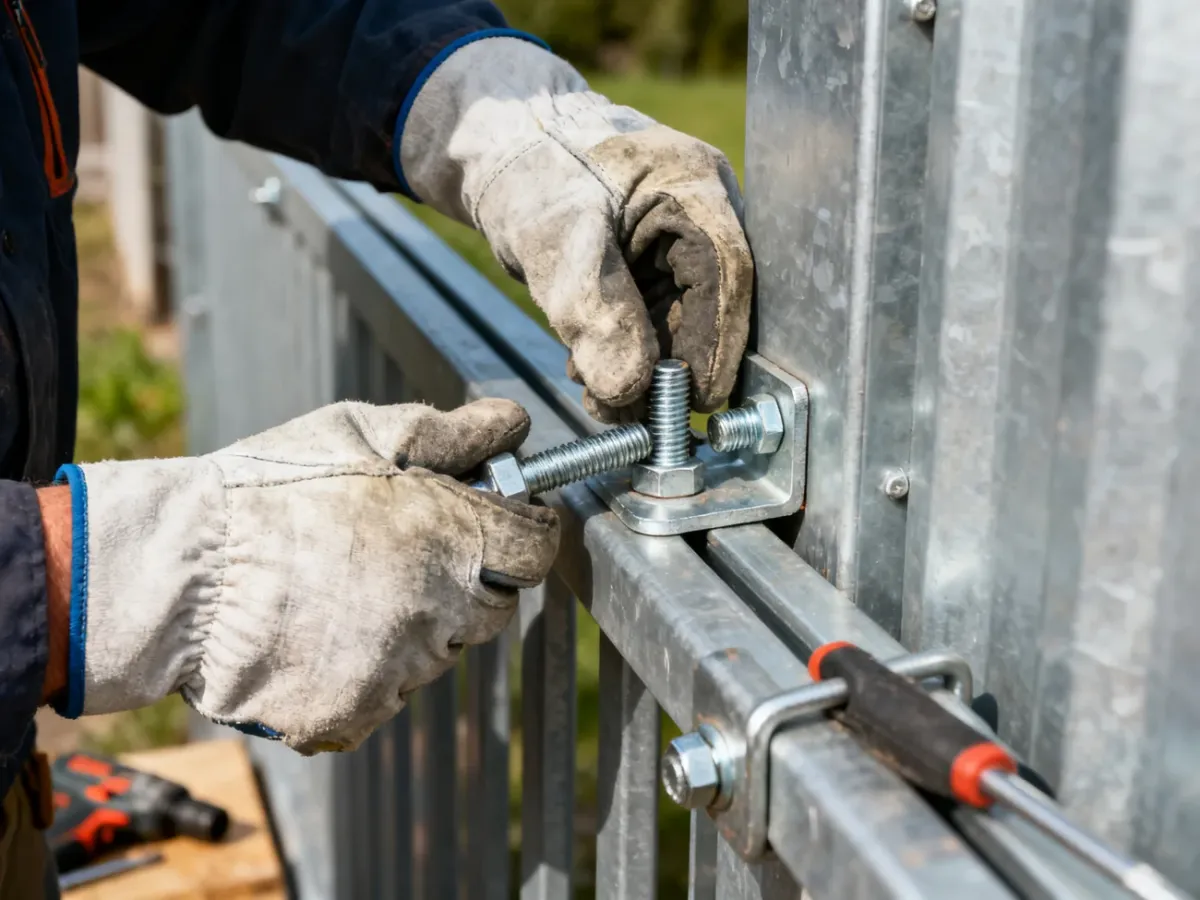

- Dokręć mocowanie – w przypadku ogranicznika przykręcanego sprawdź wszystkie śruby i nakrętki. Dokręcaj je stopniowo, aby element nie ustawił się pod kątem. Jeżeli gwint jest zerwany albo śruba skorodowała, wymień uszkodzone mocowanie.
- Ustaw prawidłową pozycję – przesuń stoper w miejsce, w którym brama ma zatrzymywać się bez uderzania. Zachowaj niewielki, bezpieczny margines, aby skrzydło nie dociskało gwałtownie do ogranicznika.
- Sprawdź ruch ręczny – po zablokowaniu lub rozsprzęgleniu napędu przesuń bramę powoli do obu pozycji krańcowych. Powinna poruszać się bez zacięć, a ogranicznik powinien zatrzymać ją stabilnie.
- Wykonaj próbę po ponownym podłączeniu – usuń narzędzia i osoby z toru ruchu, przywróć zasilanie i uruchom bramę z bezpiecznej odległości. Obserwuj, czy napęd wyłącza się przed nadmiernym naciskiem na stoper.
Jeżeli po regulacji brama nadal uderza, zatrzymuje się przed ogranicznikiem albo cofa, nie koryguj na ślepo ustawień centrali. Przyczyną może być wyłącznik krańcowy, przeciążenie napędu, opór rolek lub skrzywiona szyna prowadząca.
Kiedy naprawę powinien wykonać fachowiec?
Samodzielne dokręcenie lub przestawienie ogranicznika przykręcanego jest możliwe, jeśli element i szyna są w dobrym stanie. Inaczej wygląda sytuacja, gdy stoper jest przyspawany. Jego ponowne zamocowanie wymaga przygotowania powierzchni, właściwego ustawienia oraz umiejętności spawania. Bez doświadczenia łatwo uszkodzić szynę, przewody automatyki albo konstrukcję bramy.
Serwis będzie potrzebny także przy pęknięciach metalu, oderwaniu fragmentu konstrukcji, wyraźnym skrzywieniu szyny oraz wtedy, gdy brama stawia opór już podczas ręcznego przesuwania. W takich przypadkach samo ustawienie ogranicznika może tylko zamaskować problem i doprowadzić do kolejnego uderzenia.
Najbezpieczniej naprawiać samodzielnie wyłącznie ogranicznik przykręcany, który wymaga czyszczenia, dokręcenia lub niewielkiej regulacji. Elementy spawane, uszkodzoną szynę i objawy wskazujące na automatykę pozostaw serwisowi.
