Elementy montażowe bramy przesuwnej tworzą jeden współpracujący system. O trwałości i płynności pracy decyduje nie tylko skrzydło, lecz także właściwie dobrane wózki, profil jezdny, prowadzenie górne, elementy najazdowe i fundament. Podstawowa decyzja dotyczy wyboru bramy samonośnej albo szynowej, ponieważ oba rozwiązania wymagają innego osprzętu.

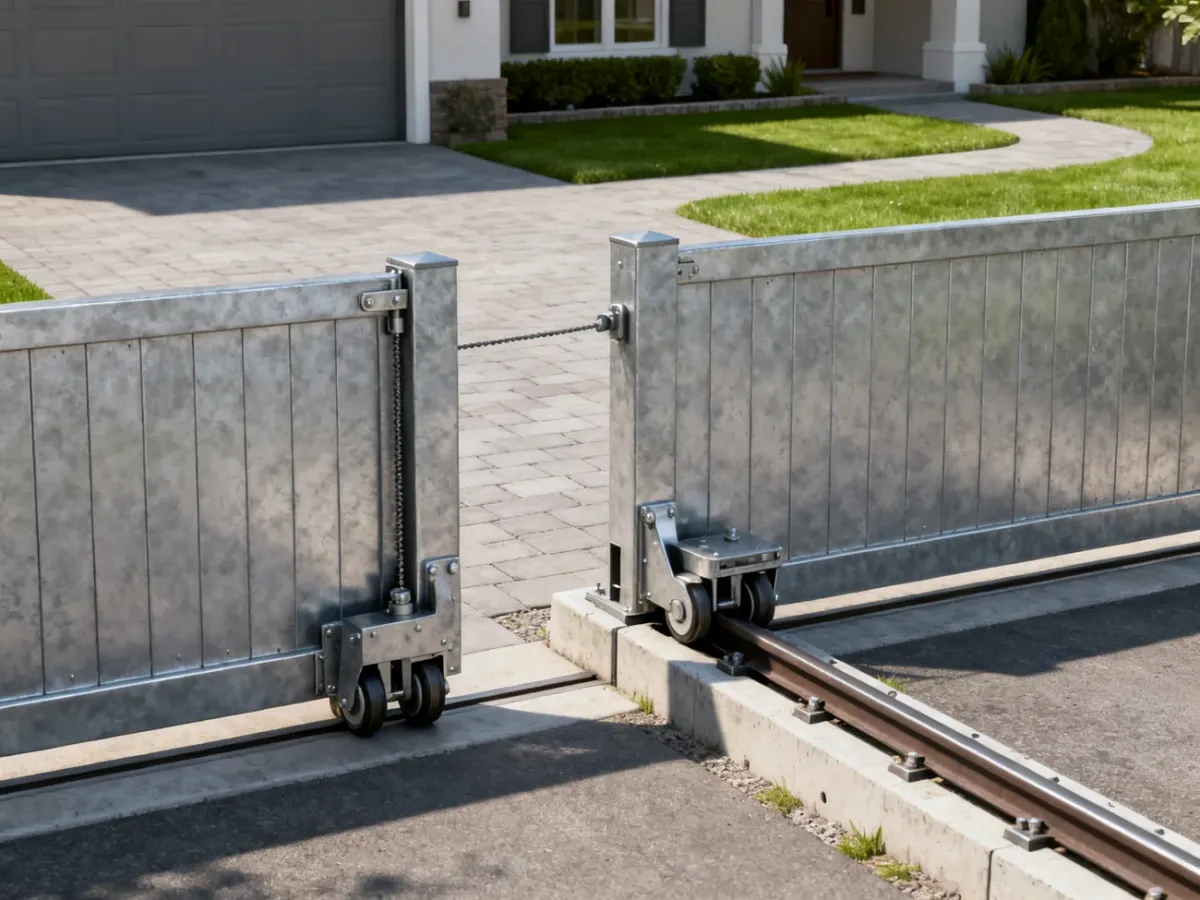

Brama samonośna a szynowa – czym różnią się elementy montażowe?
W bramie samonośnej skrzydło nie opiera się na szynie ułożonej w podłożu. Jego ciężar przenoszą wózki zamocowane do fundamentu, a rolki wózków poruszają się wewnątrz profilu jezdnego przyspawanego do dolnej części skrzydła. Taki układ wymaga przeciwwagi, czyli części skrzydła przesuwającej się za światło wjazdu.
Brama szynowa jeździ po stalowej szynie zakotwionej w podłożu. W skrzydle montuje się wtedy rolki jezdne dopasowane do kształtu szyny, na przykład V, O albo T. Rozwiązanie jest prostsze konstrukcyjnie, ale tor jazdy pozostaje narażony na piasek, liście, śnieg i lód.
Najważniejsze różnice przedstawia tabela:
| Cecha | Brama samonośna | Brama szynowa |
|---|---|---|
| Element nośny | Dwa lub więcej wózków w fundamencie oraz profil jezdny w skrzydle | Szyna w podłożu i rolki jezdne zamontowane w skrzydle |
| Fundament | Musi przenosić obciążenie wózków i zachować ich wspólny poziom | Wymaga stabilnego, równego podparcia szyny na całej długości przejazdu |
| Konserwacja | Mechanizm jezdny jest częściowo chroniony wewnątrz profilu | Szynę trzeba regularnie oczyszczać z zanieczyszczeń |
| Zaleta | Brak przeszkody w świetle przejazdu i mniejsza wrażliwość na zabrudzenia toru | Prostsza konstrukcja i brak przeciwwagi |
W przypadku ciężkich, długich albo intensywnie użytkowanych bram dobór systemu powinien uwzględniać nie tylko cenę okuć, lecz także nośność fundamentu, długość skrzydła i warunki gruntowe.

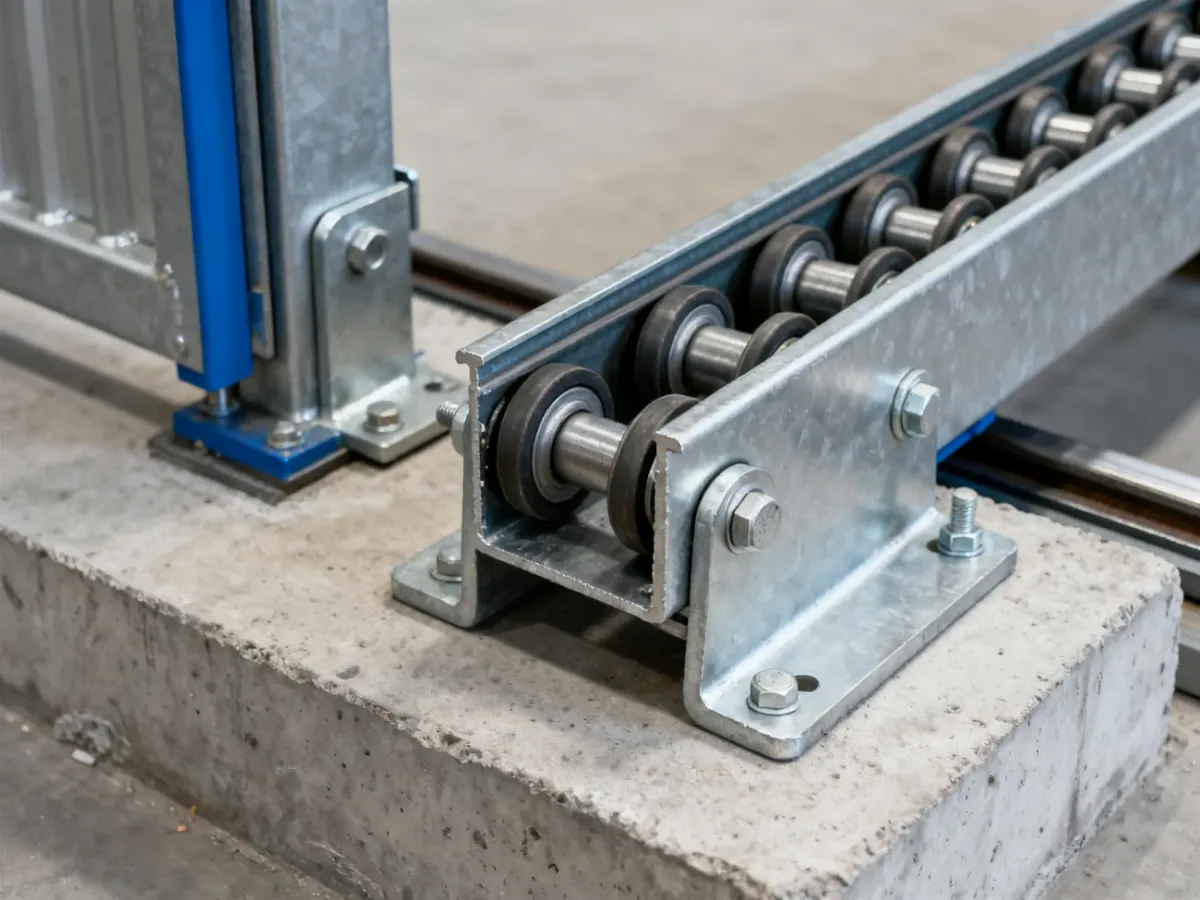

Wózki i profile jezdne – podstawa bramy samonośnej
Wózki jezdne przenoszą ciężar całego skrzydła. Dobiera się je zawsze do dwóch parametrów: masy bramy oraz przekroju profilu jezdnego. Nie wystarczy sprawdzić samej deklarowanej nośności. Wózek musi również pasować do wewnętrznego wymiaru profilu, w którym pracują rolki.
Stałe, wahliwe i regulowane
Wózek stały tworzy sztywne podparcie. Wózek wahliwy może lekko kompensować niewielkie odchylenia profilu i niedoskonałości montażu. Ma to znaczenie przy długich skrzydłach, ponieważ nawet niewielkie nierówności mogą zwiększać opory przesuwu. W praktyce często stosuje się układ z jednym wózkiem stałym i jednym wahliwym, zgodnie z instrukcją danego systemu.
Modele regulowane mają śruby lub inne rozwiązanie pozwalające korygować wysokość skrzydła po jego osadzeniu. Regulacja ułatwia poziomowanie, ale nie naprawi źle wykonanego fundamentu ani niewłaściwego rozstawu wózków.
Przykładowo Wózek 60.00P.70 przeznaczony jest do profilu 70 × 70 × 4 mm, ma pięć rolek i deklarowaną nośność do 600 kg. Taki parametr dotyczy konkretnej konfiguracji, dlatego nie należy przenosić go automatycznie na inne profile, rozstawy lub zestawy.
Materiał rolek i liczba punktów podparcia
Rolki stalowe dobrze znoszą duże obciążenia, ale mogą pracować głośniej. Rolki z tworzywa, najczęściej poliamidowego, są cichsze i często wybierane do bram posesyjnych. Przy ciężkich lub długich skrzydłach stosuje się wózki z większą liczbą rolek, aby rozłożyć nacisk na większej liczbie punktów styku. Ostateczny wybór powinien wynikać z tabeli nośności producenta, a nie wyłącznie z długości bramy.
Profil 60 × 60, 70 × 70 lub 80 × 80 mm wymaga odpowiedniego rozmiaru wózka, rolki najazdowej, uchwytu najazdu i zaślepki. Elementy te nie są uniwersalne między wszystkimi przekrojami.
Najazd i prowadzenie górne – stabilizacja skrzydła
Same wózki nie wystarczą do bezpiecznej pracy bramy. Skrzydło musi być utrzymywane w pionie i zabezpieczone w pozycjach krańcowych.

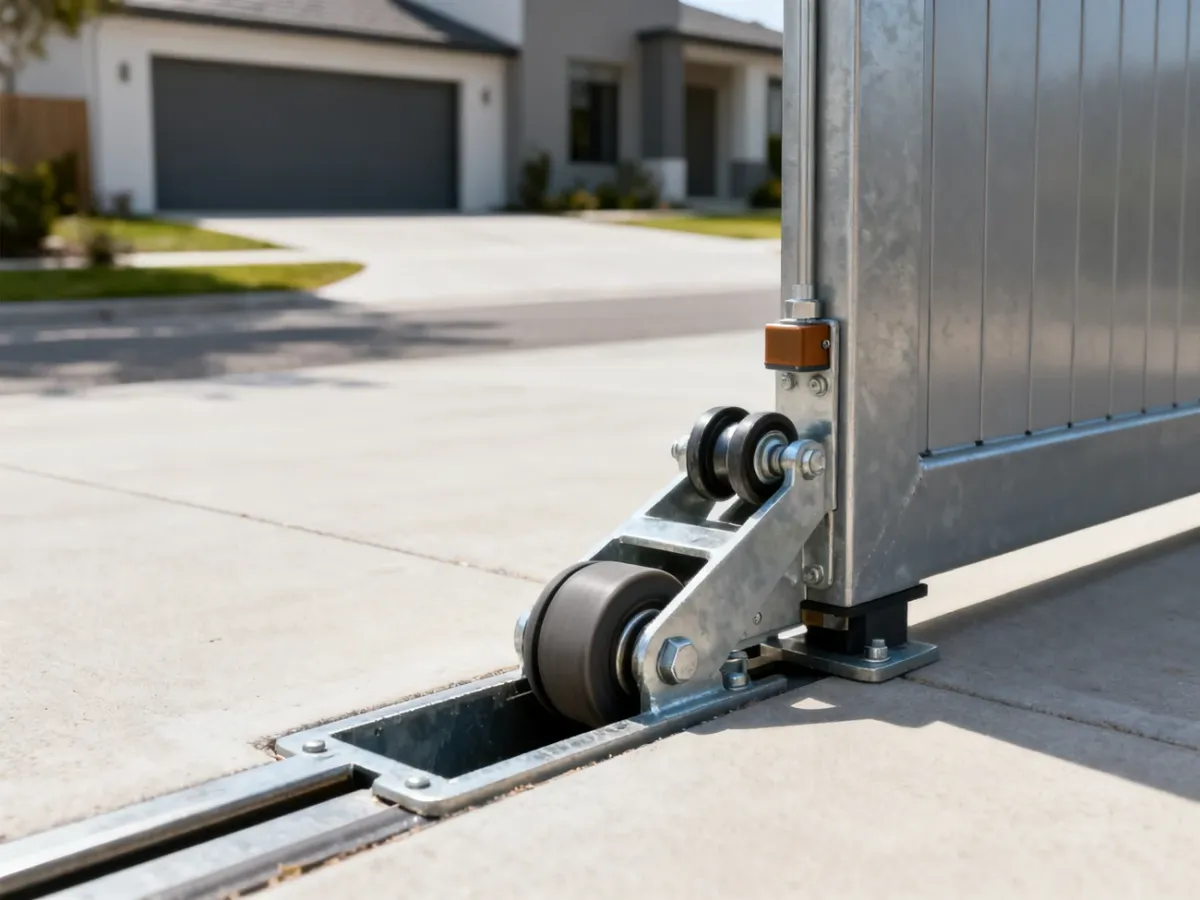

Gniazdo najazdowe i rolka najazdowa
Rolka najazdowa znajduje się na końcu profilu jezdnego. Podczas zamykania wjeżdża do gniazda najazdowego zamontowanego na słupku końcowym. Gniazdo stabilizuje skrzydło i przejmuje część jego ciężaru, dzięki czemu odciąża wózki w pozycji zamkniętej. To ogranicza ich zużycie i zmniejsza chybotanie bramy pod wpływem wiatru.
Gniazdo może mieć gumowy odbój tłumiący uderzenie. Trzeba dopasować je do rolki i profilu jezdnego. Przykładowo Rolka najazdowa 60.011.70 współpracuje z szyną 70 × 70 × 4 mm. Gniazdo najazdowe może być przeznaczone także do profilu 80 × 80 × 5 mm, ale należy potwierdzić zgodność w dokumentacji konkretnego produktu.
Prowadzenie górne i ograniczniki
Prowadzenie górne składa się z uchwytu oraz rolek, które obejmują górną część ramy. Stabilizuje skrzydło w pionie, ogranicza ruch boczny i pomaga utrzymać właściwą geometrię podczas otwierania oraz zamykania. Rolki z tworzywa pracują ciszej i są łagodniejsze dla powłoki lakierniczej niż elementy metalowe.
Na końcu toru warto zastosować mechaniczny ogranicznik, który zapobiega zbytniemu wysunięciu skrzydła z wózków. Przy bramie automatycznej potrzebna jest także listwa zębata, a przy ręcznej – zamek, najczęściej hakowy, dopasowany do profilu ramy.
Listwa zębata, zamek i pozostałe dodatki
Listwa zębata łączy napęd ze skrzydłem. Koło zębate silnika zazębia się z listwą i zamienia ruch obrotowy na przesuw bramy. Najczęściej spotykany jest moduł zęba M4, ale przed zakupem trzeba sprawdzić wymagania napędu.
Listwy stalowe są sztywne i dobrze sprawdzają się przy większych obciążeniach. Modele z tworzywa z metalowym rdzeniem pracują ciszej i często są wybierane do bram przydomowych. Listwy nie należy przykręcać w miejscu, które mogłoby zablokować rolki wewnątrz profilu jezdnego. Zawsze trzeba zachować sposób montażu przewidziany dla danego systemu.
Do bramy otwieranej ręcznie można zastosować zamek hakowy, który zaczepia o element na słupku i ogranicza możliwość odsunięcia zamkniętego skrzydła. W automatyce trzeba dobrać napęd do masy, długości i częstotliwości pracy, pozostawiając zapas względem maksymalnej deklarowanej nośności urządzenia.

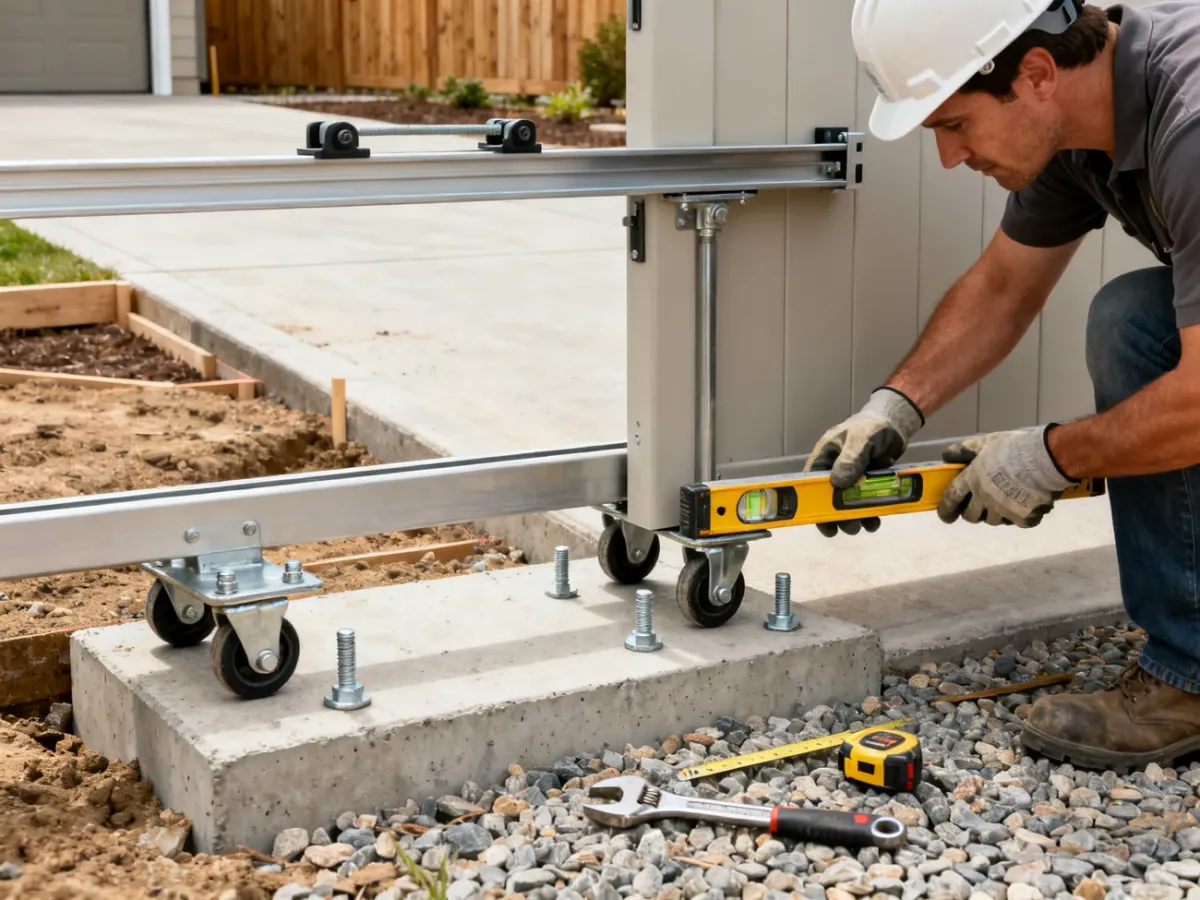

Montaż elementów i częste błędy
Najwięcej problemów powstaje jeszcze przed ustawieniem wózków. Fundament musi być stabilny, odpowiednio zbrojony i wypoziomowany. W zależności od projektu stosuje się beton o parametrach określonych przez wykonawcę lub dokumentację systemu, często w zakresie C16/20–C20/25. Głębokość fundamentu trzeba dopasować do gruntu i lokalnej strefy przemarzania.
Skrócony przebieg prac wygląda następująco:
- Wyznacz światło wjazdu, długość przeciwwagi, rozstaw wózków i położenie słupków.
- Wykonaj fundament z przygotowanymi kotwami albo zastosuj kotwy chemiczne po związaniu betonu.
- Ustaw wózki na jednym poziomie i w jednej osi, a następnie zamontuj skrzydło.
- Wyreguluj prowadzenie górne, zamontuj rolkę najazdową, gniazdo i ograniczniki.
- Sprawdź lekkość ruchu, zabezpiecz elementy stalowe i dopiero potem zamontuj automatykę.
Przed rozpoczęciem prac przygotuj podstawowe narzędzia i materiały:
- Poziomica lub niwelator, miara, sznurek i łata murarska.
- Wiertarka, klucze, odpowiednie wiertła oraz sprzęt do spawania, jeśli projekt przewiduje spawanie.
- Kotwy, podkładki, nakrętki, pręty zbrojeniowe i beton zgodny z projektem.
- Środki antykorozyjne, smar do łożysk, peszle i przewody przygotowane pod automatykę.
Najczęstsze błędy montażowe obejmują:
- Złe wypoziomowanie fundamentu – regulacja wózków ma ograniczony zakres i nie zastąpi równej podstawy.
- Nieprawidłowy rozstaw albo ustawienie wózków – skrzydło może wtedy ciężko pracować i nierówno obciążać rolki.
- Dobór wózka do niewłaściwego profilu – podobne wymiary zewnętrzne nie oznaczają zgodności wewnętrznej.
- Brak gniazda najazdowego, ogranicznika lub prowadzenia górnego – zwiększa obciążenia i pogarsza bezpieczeństwo.
- Brak ochrony antykorozyjnej oraz konserwacji – szczególnie w miejscach cięcia, spawania i uszkodzenia powłoki.
- Brak zapasu mocy napędu – silnik pracuje wtedy blisko granicy możliwości, zwłaszcza przy pełnym wypełnieniu skrzydła i silnym wietrze.
Przy ciężkich bramach przemysłowych, problemach z geometrią fundamentu albo dużym rozstawie elementów nośnych lepiej zlecić montaż osobie, która potrafi zweryfikować obciążenia i zgodność systemu.
Co sprawdzić przed zakupem okuć?
Przed zamówieniem elementów montażowych przejdź przez krótką listę kontrolną:
- Typ bramy – samonośna czy szynowa.
- Masa skrzydła – wraz z wypełnieniem i profilem jezdnym.
- Przekrój szyny lub profilu – na przykład 60 × 60, 70 × 70 albo 80 × 80 mm.
- Rodzaj wózków – stałe, wahliwe, regulowane oraz liczba rolek i ich nośność.
- Elementy stabilizujące – prowadzenie górne, rolka najazdowa, gniazdo i ograniczniki.
- Materiał wykonania – stal ocynkowana przy kontakcie z wilgocią, rolki stalowe lub poliamidowe zależnie od obciążenia i wymaganej ciszy.
- Automatyka i zamykanie – moduł listwy zębatej, zapas mocy napędu oraz zamek do bramy ręcznej.
Najbezpieczniej kompletować elementy od profilu jezdnego i masy skrzydła, a następnie sprawdzać zgodność każdego podzespołu. Właściwie przygotowany fundament, prawidłowo ustawione wózki i sprawne gniazdo najazdowe mają większy wpływ na trwałość niż sama liczba dodatkowych akcesoriów.
